一、業務

“銘遠航空”提供設備供應，系統安裝調試，技術咨詢，售后服務，備件支持等交鑰匙工程。

二、概述

“民航設備集中監控系統”將機場空管設備機房內（通信、導航、氣象），各種類型設備的監控數據，以及機房動環監控數據采集后（溫濕度、交流電壓、直流電壓、空調狀態、火警、盜警、門禁等其它傳感器），在CCMS-100A工控主機匯總處理，通過傳輸設備送至航管樓中心臺服務器集中處理，最終將每個臺站采集的監控數據在LED屏上集中顯示監控結果，給值班人員提供直觀指示，并隨時掌握設備和機房環境的工作狀況。

三、案例

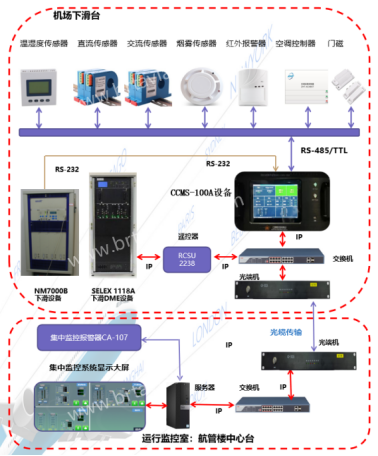

1、廣西省桂林機場“民航設備集中監控系統”圖。

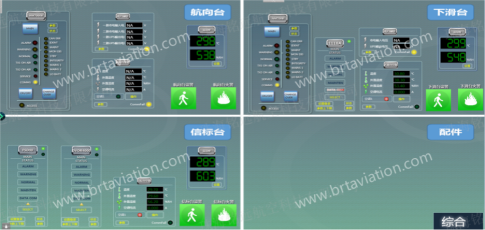

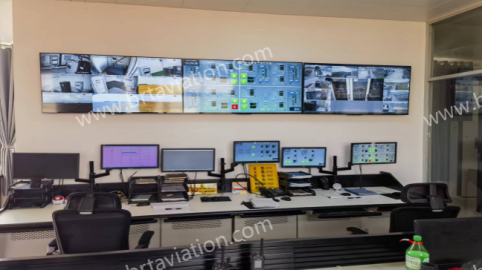

2、集中監控軟件顯示大屏（航管樓中心臺，導航值班室）

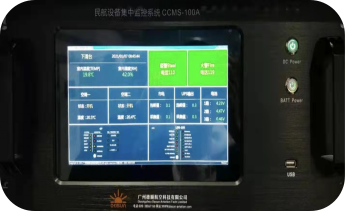

3、CCMS-100A臺站數據采集設備正視圖（臺站內）

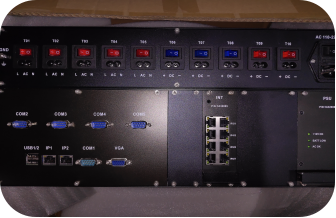

4、CCMS-100A臺站數據采集設備后視圖（臺站內）

四、亮點

1、利用設備（通信、導航、氣象）RS-232，RS-485或IP端口，采集空管設備實時監控數據，在航管樓中心臺服務器的軟件界面上顯示出來。

2、在服務器軟件中預設關鍵監控參數的告警和預警門限值，作為設備正常運行和監控參數告警的判斷依據，輔助作為設備運行監控終端。

3、當設備告警關機/換機時，服務器連接的集中監控報警器CA-107，可以提供三種告警提示：一是高分貝聲光告警提示（及時提醒值班員當前設備的工作狀態），二是給捆綁的固話撥打電話鬧鈴提示，三是給捆綁的手機卡撥打電話，接聽人工智能語音提示，并告知設備故障情況。

五、特點

1、數據采集端口：8個RJ45接口。

2、USB端口：3個。

3、COM端口：5個RS-232串口。

4、IP以太網端口：2個千兆接口。

5、監控數據采集空管設備類型：DVOR、DME、ILS、NDB/MB、VHF電臺、AWOS等。

6、機房數據采集動環設備類型：溫濕度、交流電壓、直流電壓、空調狀態、火警、盜警、門禁、其他傳感器等。

7、傳輸模式：IP以太局域網，光端設備、光纜等。

8、設備輸出告警類型：固定電話、手機短信、聲光報警器提示。

9、重量：15公斤。

10、尺寸：22(高)* 60(寬)* 40(深)厘米，標準5U機柜。

六、結構

七、組成

1、臺站機房部分，由CCMS-100A型集中監控主機，動環傳感器（如溫濕度、火警、盜警、空調、門禁、交流、直流等傳感器），空管設備數據采集器，系統軟件等組成。

2、航管樓中心臺部分，由集中監控服務器，顯示大屏，集中監控報警器CA-107，交換機，系統軟件等組成。

3、傳輸設備部分，由臺站機房至航管樓之間的光端機，交換機等組成。

八、環境

1、主用電源：110 ～ 220V AC±15%，45 ～ 63 Hz，單相電。

2、溫度：室內 -10°C ～ +50°C；室外 -50°C ～ +70°C。

3、相對濕度：室內 0 ～ 95%(無冷凝)；室外 0 ～ 100%。

4、海拔高度：0 ～ 4500米MSL。

5、工作周期：連續無人值守。

九、應用機場

中國廣西省桂林機場，云南省大理機場，云南省昭通機場，云南省香格里拉機場，新疆省于田機場，四川省廣元機場等。
