一、業務

“銘遠航空”提供產品供應，售后服務，技術咨詢，備件支持等業務。

二、概述

1、射頻信號功分器，又稱為“3dB功分器”，是將射頻輸入信號1分為2，功率等分，不考慮射頻相位差異（一般情況。射頻相位基本相同）。

2、射頻信號功分器的S端為射頻信號輸入端，1和2端為輸出端。舉例，S端輸入功率為1W，經過功分器后，則1和2端輸出功率分別為0.5W。

3、射頻信號合路器，又稱為“3dB合路器”，是將兩個射頻輸入信號合2為1，功率合成，不考慮射頻相位差異（一般情況。射頻相位基本相同）。

4、射頻信號合路器的1和2端為射頻信號輸入端，S端為輸出端。舉例，1和2端輸入功率分別為0.5W，經過合路器后，則S端輸出功率為1W。

三、性能

1、頻率范圍：指定工作頻率。

2、最大輸入功率：≤1W。

3、插入損耗：≤ -1dB。

4、隔離度：≥-28dB（輸入S端與輸出1端或2端之間的隔離度）。

5、輸入輸出阻抗：50歐姆。

6、接口：SMA母或N母。

四、應用

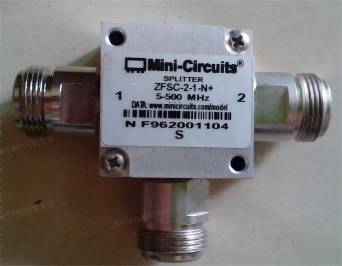

（一）ZFSC-2-1-N+

1、工作頻率范圍：5MHz至500MHz。

2、輸入功率：≤1W。

3、插入損耗：≤0.1W。

4、接口：N型母頭。

5、產品外觀，如下圖所示。

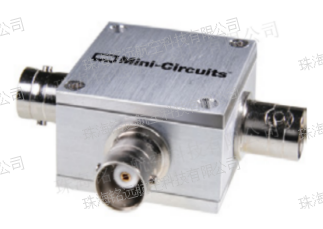

（二）ZFSC-2-1-B+

1、工作頻率范圍：5MHz至500MHz。

2、輸入功率：≤1W。

3、插入損耗小于0.1W。

4、接口：BNC型母頭。

5、產品外觀，如下圖所示。
